اکسیژن متر مدل SD310 نمایندگی لاویباند اکوالیتیک Lovibond
رنج اندازه‌گیری اکسیژن محلول : 0.0 تا 70.0 mg/L
رنج اندازه گیری اکسیژن اشباع: تا 600٪
فشار جزئی اکسیژن: 0–1200 hPa (0–427.5 mmHg)
حساسیت دما: ±0.1 °C،
رنج دمای سنسور: –5…+50 °C
دقت: در 0–25 mg/L: ±1.5٪±0.2 mg/L، در 25–70 mg/L: ±2.5٪±0.3 mg/L
سنسور: گالوانیک Clark خودپلاریزه، آماده استفاده بدون نیاز به گرم‌شدن اولیه
کالیبراسیون: ساده در برابر هوای محیط
دیتالاگر داخلی: تا ۱۰۰۰ ثبت دستی یا ۸۰۰۰ چرخه‌ای
قابلیت : alarm(min/max)، auto-hold، تصحیح شوری و فشار محیط
صفحه نمایش: LCD با نور پس‌زمینه و بدنه مقاوم با پوشش ضربه‌گیر؛ ضدآب IP65/IP67
منبع تغذیه: ۲ × باتری AAA، قابلیت خاموشی خودکار تا 120 دقیقه

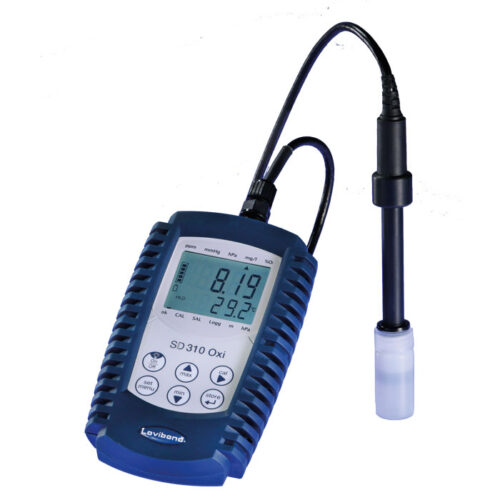

دستگاه اکسیژن‌متر پرتابل Lovibond مدلSD 310 Oxi
دستگاه SD 310 Oxi یک ابزار قدرتمند، دقیق و مقاوم ساخت Lovibond آلمان برای سنجش اکسیژن محلول است. مناسب محیط‌های میدانی و صنعتی با شرایط دشوار است و با قابلیت Data Logger و رابط کاربری ساده، انتخاب مناسبی برای آزمایشات ساده و پایش‌های پیشرفته محسوب می‌شود.دستگاه از سنسور گالوانیک (Clark-type) برای اندازه‌گیری اکسیژن محلول استفاده می‌کند که یک روش الکتروشیمیایی است.
اجزاء دستگاه
بدنه اصلی دستگاه (Main Unit)
شامل نمایشگر LCD بزرگ و نور پس‌زمینه (Backlight)
دکمه‌های کنترلی (کلیدهای عملکرد مثل روشن/خاموش، Hold، Cal، Save)
محفظه ضد آب (IP65/IP67)
محفظه باتری (۲ عدد باتری AAA)
پورت اتصال سنسور (معمولاً ۷ پین)
سنسور اکسیژن محلول (DO Probe)
نوع سنسور: الکتروشیمیایی گالوانیک (Clark-type)
اجزای داخلی سنسور:
کاتد پلاتین (Platinum Cathode) → محل کاهش اکسیژن
آند سرب یا نقره (Lead/Silver Anode) → محل اکسیداسیون
محلول الکترولیت (KOH یا محلول خاص) → بین الکترودها
غشای نفوذپذیر اکسیژن (Membrane) → فقط به اکسیژن اجازه عبور می‌دهد و از ورود آب یا یون‌ها جلوگیری می‌کند
کابل متصل به سنسور (طول‌های مختلف مثلاً ۲ متر، ۱۰ متر یا بیشتر)
کانکتور برای اتصال به دستگاه
غشا (Membrane Cap)
قطعه نایلونی یا تفلونی که روی سنسور نصب می‌شود.وظیفه عبور اکسیژن و جلوگیری از ورود سایر مواد را دارد.قابل تعویض است و باید در دوره‌های مشخص تعویض شود
محلول الکترولیت (Electrolyte Solution)
معمولاً محلول پتاس (KOH) یا محلول‌های مخصوص لاویبانددرون سنسور ریخته می‌شود تا الکترودها در تماس باشند، جزء مصرفی است و باید هر چند وقت یک‌بار تعویض شود
محافظ سنسور (Sensor Guard)
محفظه پلاستیکی یا فلزی که دور سر سنسور نصب می‌شود.واز آسیب یا ضربه به غشا جلوگیری می کند.
کیف حمل (Carrying Case)
جعبه مقاوم پلاستیکی جهت قرار گرفتن امن دستگاه، سنسور، محلول‌ها و لوازم جانبی
لوازم جانبی همراه
محلول کالیبراسیون (در برخی ست‌ها موجود است)
غشاهای یدکی
دفترچه راهنما چندزبانه
نرم‌افزار یا کابل انتقال داده (برای مدل‌هایی که Data Logger دارند)
راهنمای استفاده از اکسیژن‌متر SD310 لاویباند
آماده‌سازی دستگاه پیش از استفاده
نصب باتری
نخست لازم است باتری‌ها را در دستگاه قرار دهید. برای این کار، درپوش محفظه باتری را که در پشت دستگاه قرار دارد، باز کنید. دو عدد باتری AAA را طبق قطب مثبت و منفی درج‌شده در محفظه قرار دهید و درپوش را ببندید.
آماده‌سازی سنسور
پیش از استفاده، باید سنسور را آماده کنید. برای این منظور، مراحل زیر را دنبال کنید:
- ابتدا درپوش انتهای سنسور را باز کنید.
- اگر غشای قدیمی روی سنسور نصب است، آن را بردارید.
- محفظه سنسور را با محلول الکترولیت (معمولاً KOH) تا حدود سه‌چهارم حجم آن پر کنید. مراقب باشید حباب هوا داخل سنسور باقی نماند.
- غشای جدید را روی سنسور نصب کنید و آن را محکم ببندید، اما فشار بیش از حد وارد نکنید تا غشا آسیب نبیند.
اتصال سنسور به دستگاه
پس از آماده‌سازی سنسور، کانکتور آن را به ورودی دستگاه متصل کنید. اتصال را محکم کنید تا ارتباط به‌درستی برقرار شود.
روشن‌کردن دستگاه
برای روشن‌کردن دستگاه، دکمه Power را فشار دهید. دستگاه روشن می‌شود و اطلاعات اولیه روی صفحه‌نمایش ظاهر خواهد شد.
کالیبراسیون دستگاه
پیش از هر بار استفاده، دستگاه باید کالیبره شود تا نتایج دقیق ارائه دهد. ساده‌ترین روش کالیبراسیون، کالیبراسیون در هواست. بدین منظور:
- سنسور را در هوای آزاد نگه دارید.
- دکمه CAL را فشار داده و چند لحظه نگه دارید.
- دستگاه وارد حالت کالیبراسیون می‌شود و پس از چند ثانیه، عدد 100 درصد اشباع یا معادل میلی‌گرم در لیتر را نشان می‌دهد.
- کالیبراسیون به پایان رسیده است و دستگاه آماده اندازه‌گیری است.
اندازه‌گیری اکسیژن محلول
برای اندازه‌گیری اکسیژن محلول در آب، مراحل زیر را طی کنید:
- ظرف آب موردنظر را آماده کنید.
- سنسور را به آرامی داخل آب قرار دهید.
- اطمینان حاصل کنید که آب در اطراف سنسور جریان دارد یا سنسور را کمی حرکت دهید تا اکسیژن بتواند از طریق غشا عبور کند.
- چند ثانیه صبر کنید تا عدد روی صفحه‌نمایش ثابت شود.
- عدد نمایش‌داده‌شده را یادداشت کنید. دستگاه قابلیت نمایش اکسیژن به‌صورت میلی‌گرم در لیتر (mg/L) یا درصد اشباع (% Saturation) را دارد.
آشنایی با کلیدهای دستگاه
بر روی دستگاه، کلیدهای زیر قرار دارد که هر یک عملکرد خاصی دارد:
Power: روشن و خاموش‌کردن دستگاه
CAL: انجام عملیات کالیبراسیون
MODE: تغییر واحد اندازه‌گیری بین mg/L، درصد اشباع (%) و hPa
HOLD: ثابت نگه‌داشتن عدد نمایش‌داده‌شده روی صفحه
SAVE: ذخیره داده در حافظه دستگاه
نکات مهم ایمنی و عملیاتی
پس از پایان کار، سنسور را با آب مقطر شست‌وشو دهید.
در صورت استفاده مکرر، غشا را طبق دستورالعمل کارخانه تعویض کنید.
محلول الکترولیت را در فواصل منظم تعویض کنید، به‌خصوص اگر تغییر رنگ داده یا رسوب ایجاد شده است.
دستگاه را در محیط خشک و خنک نگهداری کنید.
اگر قرار است دستگاه برای مدت طولانی استفاده نشود، باتری‌ها را خارج کنید تا از نشت باتری جلوگیری شود.
