تاریخچه میکروسکوپ متالوگرافی

استفاده از میکروسکوپ متالوگرافی به قرن نوزدهم برمی‌گردد که به عنوان ابزاری کلیدی در مطالعه ریزساختار مواد فلزی مورد استفاده قرار گرفت. در آن زمان، دانشمندان به دنبال درک رابطه بین خواص مکانیکی فلزات و ساختار میکروسکوپی آنها بودند. در سال ۱۸۶۳ دانشمند بریتانیایی هنری کلیفتون سوربی (Henry Clifton Sorby)، اولین کسی بود که از میکروسکوپ نوری برای بررسی ساختار فلزات استفاده کرد. او با مطالعه فولاد و آهن، مفاهیم پایه‌ای مانند دانه‌بندی (Grain Structure) و فازهای مختلف (مانند پرلیت و فریت) را معرفی کرد. در اواخر قرن ۱۹ توسعه تکنیک‌های آماده‌سازی نمونه، مانند  صیقل دادن  و اچینگ (Etching)، توسط دانشمندانی مانند آدولف مارتنز (Adolf Martens) در آلمان، امکان مشاهده واضح‌تر ریزساختارها را فراهم کرد.

در قرن ۲۰ پیشرفت هایی که در طراحی عدسی‌ها و منابع نوری مانند نور قطبی و نور تاریک رخ داد و همچنین در اواخر این قرن با به کارگیری دوربین‌های دیجیتال در این میکروسکوپ‌ها باعث شد دقت و کارایی میکروسکوپ‌های متالوگرافی افزایش پیدا کند.   در حال حاضر نیز میکروسکوپ‌های متالوگرافی پیشرفته با قابلیت‌هایی مانند میکروسکوپ الکترونی روبشی (SEM) و آنالیز EDS (بررسی ترکیب شیمیایی) تکمیل شده‌اند.

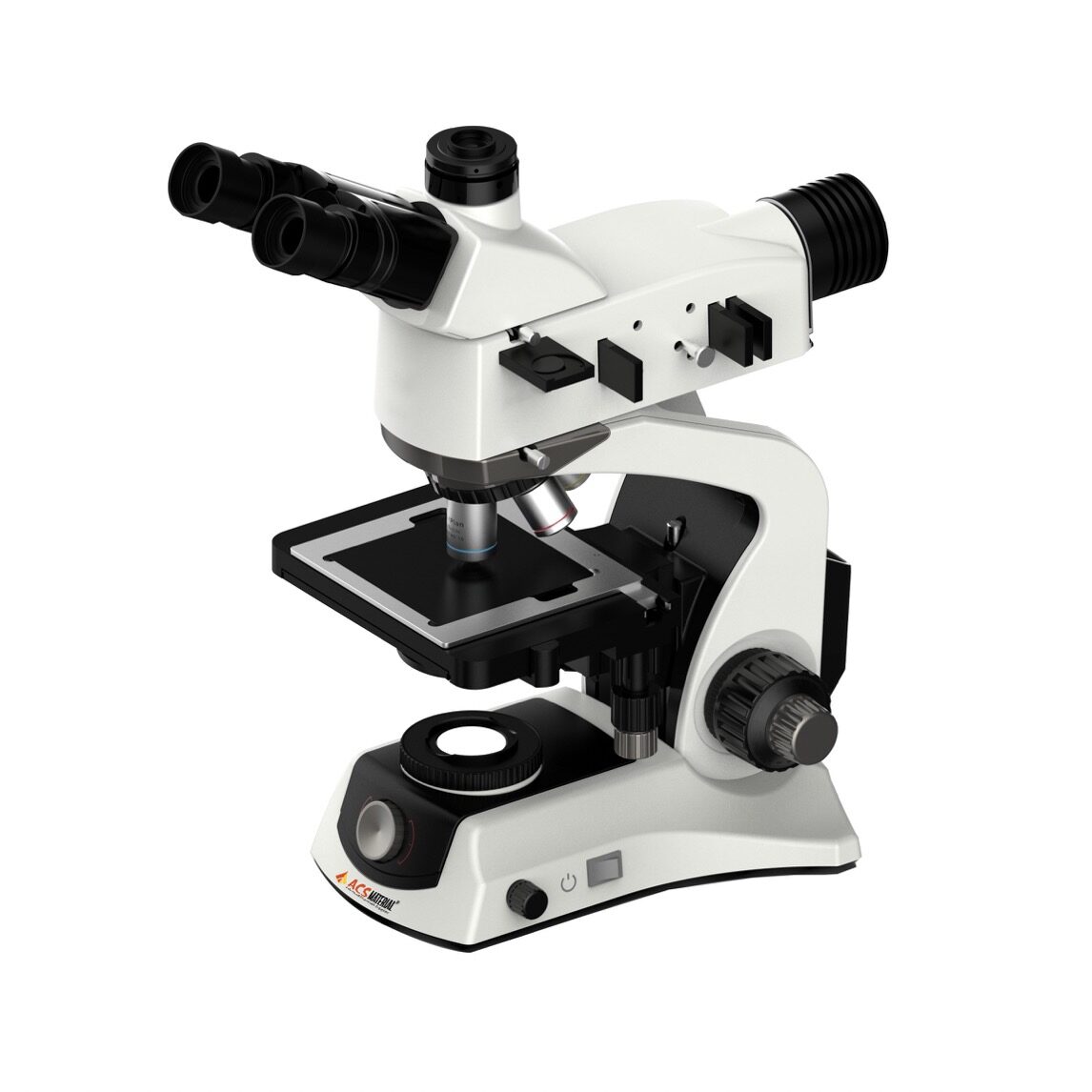

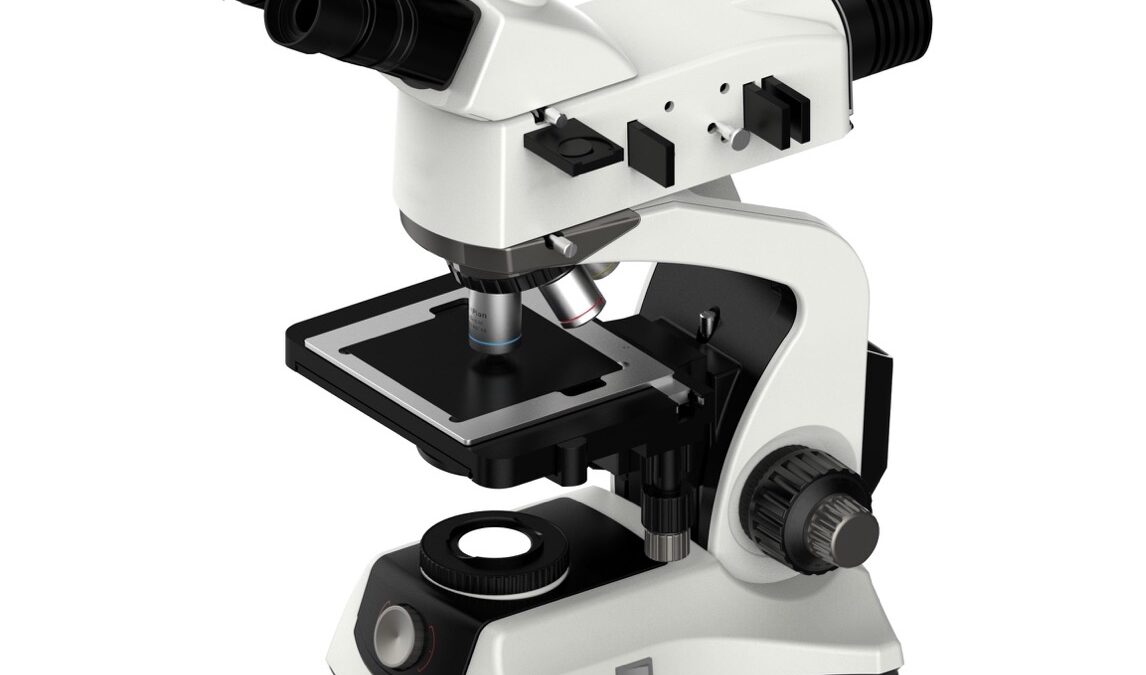

اجزای اصلی میکروسکوپ متالوگرافی

میکروسکوپ متالوگرافی دارای اجزای اصلی است که شامل موارد زیر است:

• منبع نور: معمولاً نور سفید یا LED با قابلیت تنظیم شدت نور
• عدسی‌های شیئی  (Objective Lenses): از این عدسی ها به منظور ایجاد بزرگ‌نمایی‌های مختلف  از 5x  تا 100x برای مشاهده جزئیات ریزساختار استفاده می‌شود.
• عدسی چشمی (Eyepiece): از این عدسی به منظور بزرگ‌نمایی نهایی برای کاربر معمولاً حدود 10x استفاده می‌شود.
• سکو (Stage): مکانی که نمونه فلزی روی آن قرار می‌گیرد و امکان حرکت دقیق برای بررسی نقاط مختلف را فراهم می‌کند.
• سیستم تصویربرداری: که معمولا شامل یک دوربین دیجیتال برای ثبت تصاویر و تحلیل نرم‌افزاری است.

آماده‌سازی نمونه برای متالوگرافی

به منظور مشاهده ریزساختار فولاد لازم است که نمونه به دقت آماده شود که به اين منظور رعايت مواردي كه در زير آمده است در روند آماده سازي نمونه ضروري است:

• برش نمونه: این کار معمولا با دستگاه برش دقیق (Cut-off Machine) برای جلوگیری از تغییر شکل حرارتی انجام می‌شود.
• مونتاژ: نمونه برداشته شده در يك رزین (مانند اپوکسی) جاسازی می‌شود تا نگهداری از آن آسان شود.
• سمباده زنی  (Grinding): با استفاده از کاغذهاي سمباده با مش‌های مختلف از۸۰ تا ۲۰۰۰ روي سطح نمونه سيقل داده مي‌شود.
• پولیش  (Polishing):به منظور حذف خراش‌ها بر روي سطح نمونه با استفاده  از خمیر الماس یا اکسید آلومینیوم، روي سطح نمونه پوليش كاري مي‌شود.
• اچینگ  (Etching): جهت آشكارسازي مرز دانه‌ها و فازها در فولاد از محلول‌های شیمیایی مانند نیتال (Nital) استفاده مي‌شود.

کاربردهای میکروسکوپ متالوگرافی در صنعت فولاد

میکروسکوپ متالوگرافی به عنوان چشم صنعت فولاد شناخته مي‌شود كه نقشي حیاتی در تضمین کیفیت، تحلیل مشکلات تولیدی، و توسعه فولادهای پیشرفته ایفا می‌کند. از كاربردهاي اين  دستگاه در صنعت فولاد مي‌توان به موارد زير اشاره كرد كه عبارتند از:

کنترل کیفیت

• استفاده از آن به منظور بررسی اندازه دانه (Grain Size) و تأثیر آن بر خواص مکانیکی مثل استحکام و چقرمگی صورت مي‌گيرد.
• كاربرد اين ابزار براي شناسایی ناخالصی‌هايي(Inclusions)  مانند اکسیدها یا سولفیدها است که می‌توانند باعث شکست زودرس فولاد شوند.
•  از اين دستگاه در جهت تشخیص ترک‌ها، حفره‌ها و سایر عیوب در فرآیند تولید استفاده مي‌شود.

تحلیل شکست

پس از شکست یک قطعه فولادی، از میکروسکوپ متالوگرافی برای یافتن علت شکست كه ناشي از مواردي مانند خستگی، تنش خوردگی یا تردی هیدروژنی مي‌تواند باشد، استفاده می‌شود.

بهینه‌سازی فرآیندها

• اين ميكروسكوپ به منظور ارزیابی تأثیر عملیات‌هاي حرارتی كه بر روي فولاد صورت مي‌گيريد مثل کوئنچ و تمپرینگ بر روي ریزساختار فولاد مورد استفاده قرار مي‌گيرد
•  از اين ابزار به جهت بررسی اينكه نورد، فورجینگ یا جوشکاری كه روي فولاد صورت مي‌گيرد چه تاثيري بر یکنواختی ساختار ايجاد مي‌كند، استفاده مي‌شود.

تحقیق و توسعه

• به منظور بهبود خواص فولاد توليدي، مطالعه بر روي فولادهای پیشرفته‌اي مثل فولادهای HSLA یا فولادهای دوفازی، ضروري است كه استفاده از اين دستگاه در اين جهت بسيار كمك كننده و ضروري است.
• براي بررسی فازهایی مانند مارتنزیت، بینیت و آستنیت در فولادهای آلیاژی استفاده از اين ميكروسكوپ كابردهاي فراواني دارد.

مطالعه خوردگی

به منظور بررسی تأثیر محیط‌های خورنده بر ریزساختار سطح فولاد از اين ميكروسكوپ استفاده مي‌‍شود.

نمونه‌های مهم ریزساختاری در فولاد

ريز ساختارهاي فولاد مهم فولاد شامل موارد زير است:

• فریت (Ferrite) : فاز نرم و انعطاف‌پذیر با کربن کم است.
• پرلیت (Pearlite) : ترکیبی لایه‌ای از فریت و سمنتیت (Fe3C) است.
• مارتنزیت (Martensite): فاز سخت و شکننده که در اثر کوئنچ سریع تشکیل می‌شود.
• آستنیت (Austenite): فازی با ساختار FCC که در دمای بالا پایدار است.

منابع

• “Materials Science and Engineering: An Introduction” by William D. Callister.
• “ASM Handbook, Volume 9: Metallography and Microstructures” توسط ASM International.
• “Practical Metallography” توسط Gerhard Petzow.
• مقاله کلیدی Henry Clifton Sorby در سال ۱۸۶۳ با عنوان “On the Microscopical Structure of Iron and Steel”.
• مطالعات Adolf Martens در اواخر قرن ۱۹ در زمینه متالوگرافی فولاد.
• استاندارد ASTM E3 برای آماده‌سازی نمونه‌های متالوگرافی.
• استاندارد ISO 643 برای تعیین اندازه دانه فولاد.
• راهنمای كاربري شرکت‌های سازنده میکروسکوپ مانند Leica Microsystems و  Olympus
• گزارش‌های فنی شرکت‌های فولادی مانند ArcelorMittal و  POSCO.
