اکسیژن متر پرتابل مدل 970 نمایندگی جنوی jenway
محدوده اندازه‌گیری اکسیژن محلول (DO) : 0 تا 20 میلی‌گرم در لیتر (mg/L)
دقت اندازه‌گیری : DO ± 0.2 میلی‌گرم در لیتر
محدوده اندازه‌گیری درصد اشباع (Saturation) : 0 تا 200 % Saturation
محدوده دما : 0 تا 50 درجه سلسیوس
کلاس حفاظتی : IP65 (مقاوم در برابر گرد و غبار و پاشش آب)
ابعاد دستگاه : حدود 170 × 85 × 30 میلی‌متر
وزن : حدود 250 گرم بدون باتری

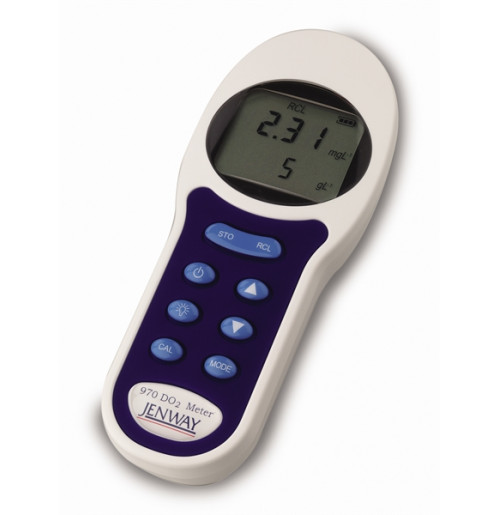

دستگاه اکسیژن‌متر پرتابل Jenway مدل 970
دستگاه Jenway 970 یک اکسیژن‌متر پرتابل الکتروشیمیایی است که برای اندازه‌گیری میزان اکسیژن محلول (Dissolved Oxygen) در مایعات به کار می‌رود. این دستگاه قادر است نتایج را به‌صورت درصد اشباع (% Saturation) و غلظت (mg/L) همراه با دمای نمونه نمایش دهد. از مهم‌ترین کاربردهای آن می‌توان به صنایع آبزی‌پروری، آزمایشگاه‌های زیست‌محیطی، صنایع غذایی، تصفیه‌خانه‌های آب و فاضلاب و تحقیقات علمی اشاره نمود.
اجزاء دستگاه
- نمایشگر دیجیتال: نمایش مقادیر DO، دما و وضعیت دستگاه
- کلیدهای عملکردی: شامل دکمه‌های Power، Cal (کالیبراسیون)، Mode (انتخاب واحد) و Save (ذخیره داده)
- پراب DO: شامل سنسور الکتروشیمیایی با ممبران قابل تعویض
- کابل اتصال پروب: جهت اتصال پروب به دستگاه
- کلاهک ممبران (Membrane Cap): محفظه الکترولیت که سر سنسور را می‌پوشاند
- محلول KCl: الکترولیت مورد استفاده در سنسور
- محلول کالیبراسیون صفر: محلول سدیم سولفیت (Na₂SO₃) جهت ایجاد محیط بدون اکسیژن
- کیف حمل: جهت نگهداری و جابجایی ایمن دستگاه و متعلقات
نحوه عملکرد دستگاه اکسیژن‌متر Jenway 970
اسنسور کلارک (Clark-Type Electrode)
Jenway 970 از یک سنسور الکتروشیمیایی به نام سنسور کلارک (Clark-type DO sensor) استفاده می‌کند. این سنسور طوری طراحی شده که می‌تواند اکسیژن محلول در آب را به یک جریان الکتریکی تبدیل کند. مقدار این جریان متناسب با غلظت اکسیژن است.
اجزای اصلی سنسور:
۱. الکترود کاتد (پلاتین یا طلا) → سطحی که واکنش اکسیژن رویش انجام می‌شود.
۲. الکترود آند (نقره یا سرب) → تکمیل مدار الکتریکی.
۳. الکترولیت (محلول KCl) → انتقال یون‌ها بین الکترودها.
4. ممبران نفوذپذیر به اکسیژن → فقط اجازه عبور مولکول‌های اکسیژن را می‌دهد و بقیه یون‌ها و آلودگی‌ها را رد می‌کند.
مکانیزم اندازه‌گیری
نفوذ اکسیژن
وقتی پراب در آب قرار می‌گیرد، اکسیژن محلول از طریق ممبران نفوذ می‌کند و وارد محفظه سنسور می‌شود.
واکنش الکتروشیمیایی
در داخل سنسور، این واکنش اتفاق می‌افتد:اکسیژن در کاتد (پلاتین) کاهش پیدا می‌کند و یون هیدروکسید (OH⁻) تولید می‌شود.این واکنش یک جریان الکتریکی کوچک (μA) ایجاد می‌کند که مستقیماً با غلظت اکسیژن محلول متناسب است.
تبدیل جریان به عدد قابل خواندن
دستگاه Jenway 970 این جریان الکتریکی راتقویت (Amplify) می‌کند.به واحدهای mg/L یا % Saturation تبدیل می‌کند.روی نمایشگر دیجیتال نشان می‌دهد.
مزایای دستگاه Jenway 970
- دقت بالا
- سرعت پاسخ خوب
- امکان استفاده در محیط‌های پرتابل (داخل کیف حمل)
- قابلیت کالیبراسیون راحت
- ثبت داده‌ها برای تحلیل‌های بعدی
کالیبراسیون دستگاه اکسیژن‌متر پرتابل Jenway مدل 970
برای اطمینان از دقت و صحت نتایج حاصل از اندازه‌گیری اکسیژن محلول، انجام کالیبراسیون دستگاه Jenway مدل 970 در فواصل زمانی منظم و پیش از شروع هر سری اندازه‌گیری ضروری است. این دستگاه قابلیت انجام کالیبراسیون به دو روش تک‌نقطه‌ای و دو نقطه‌ای را داراست.
کالیبراسیون تک‌نقطه‌ای (Single-Point Calibration)
در این روش، کالیبراسیون در نقطه صد درصد اشباع (100% saturation) انجام می‌گیرد که معمولاً با قرار دادن حسگر دستگاه در معرض هوای اشباع‌شده از بخار آب (مثلاً بالای سطح آب مقطر در ظرف دربسته) صورت می‌پذیرد.
مراحل انجام کالیبراسیون تک‌نقطه‌ای:
1. دستگاه را روشن نمایید و اجازه دهید تا دمای پراب با محیط هم‌دما شود.
2. پراب را در هوای مرطوب، بدون تماس مستقیم با آب، قرار دهید.
3. کلید “CAL” را فشار داده و نگه دارید تا فرآیند کالیبراسیون آغاز شود.
4. پس از چند ثانیه، دستگاه به‌صورت خودکار عدد نمایشگر را بر روی 100% اشباع تنظیم کرده و کالیبراسیون به پایان می‌رسد.
نکته: این روش برای کاربردهای معمولی و محیط‌هایی با غلظت اکسیژن نزدیک به اشباع مناسب است.
کالیبراسیون دو نقطه‌ای (Two-Point Calibration)
این روش برای افزایش دقت در اندازه‌گیری، به‌ویژه در محدوده‌های پایین اکسیژن محلول، توصیه می‌گردد. در این حالت، کالیبراسیون در دو نقطه‌ی “صفر اکسیژن” و “اشباع کامل” انجام می‌شود.
مراحل انجام کالیبراسیون دو نقطه‌ای:
الف. تنظیم نقطه صفر اکسیژن (0% Saturation):
1. پراب را در محلول فاقد اکسیژن قرار دهید. این محلول معمولاً از محلول سدیم سولفیت (Sodium Sulphite) تهیه می‌شود.
2. دکمه “CAL” را فشار دهید. دستگاه عدد صفر را به‌صورت خودکار تنظیم خواهد کرد.
3. پس از تثبیت عدد صفر، پروب را از محلول خارج نمایید.
نکات مهم ایمنی و عملیاتی
- ممبران باید همواره سالم و بدون ترک‌خوردگی باشد.
- محلول KCl هرگز نباید خالی یا خشک شود.
- از ضربه زدن یا فشار بیش از حد به پروب خودداری کنید.
- در محیط‌های با دمای بسیار بالا یا پایین، کالیبراسیون مجدد انجام دهید.
- اگر نتایج ناپایدار هستند، ممبران را بررسی و در صورت لزوم تعویض نمایید.
| محدوده درصد اکسیژن | 5- تا 199% |
|---|---|
| محدوده اندازه‌گیری درصد اشباع | 0 تا 200 % |
| محدوده فشار جزئی اکسیژن | 0 تا 150 میلی‌متر جیوه |
| اصلاح شوری | قابل تنظیم بین 0 تا 40 گرم در لیتر |
| اصلاح فشار اتمسفری | قابل تنظیم بین 80 تا 105 کیلوپاسکال (kPa) |
| حافظه داخلی ذخیره‌سازی | تا 32 داده |
| منبع تغذیه | 2 عدد باتری قلمی (AA) |
| نمایشگر LCD | بزرگ و خوانا، نمایش همزمان DO، دما و درصد اشباع |
